建盏烧制的难点浅析

有的盏友觉得建盏无非就是一只小茶碗不管从拉坯到烧制没有太多难度，今天咱们就简单聊聊烧制建盏的难点

不少盏友加了建盏sir的微信提出了这样的疑问：“建盏无非就是一只小茶碗，不管从拉坯到烧制没有太多难度。”其实不然，建盏工艺师要烧制出一只满意的作品不知道要付出多少时间与汗水。今天咱们就简单聊聊烧制建盏的难点。

1、烧制建盏所使用的，是水吉当地所产、含铁量很高的红棕色粘土（含铁量达7%-10%）。而烧制建盏要在1300℃以上的还原焰中形成，胚体在此条件下，极易产生变形、起泡等缺陷。虽然可以加石英颗粒客服这些缺陷，但是又特别容易造成釉面有颗粒凸起的毛病。其实也可选用含铁较低的粘土，可以提高耐热度，但是烧制出来釉面的斑纹效果不佳。此为难度一。

2、建盏的烧制大多数釉色都需要在还原气氛下烧成，所以烧制建盏必需严格控制窑炉的含氧量，这对窑炉的密封要求极高。此为难度二。

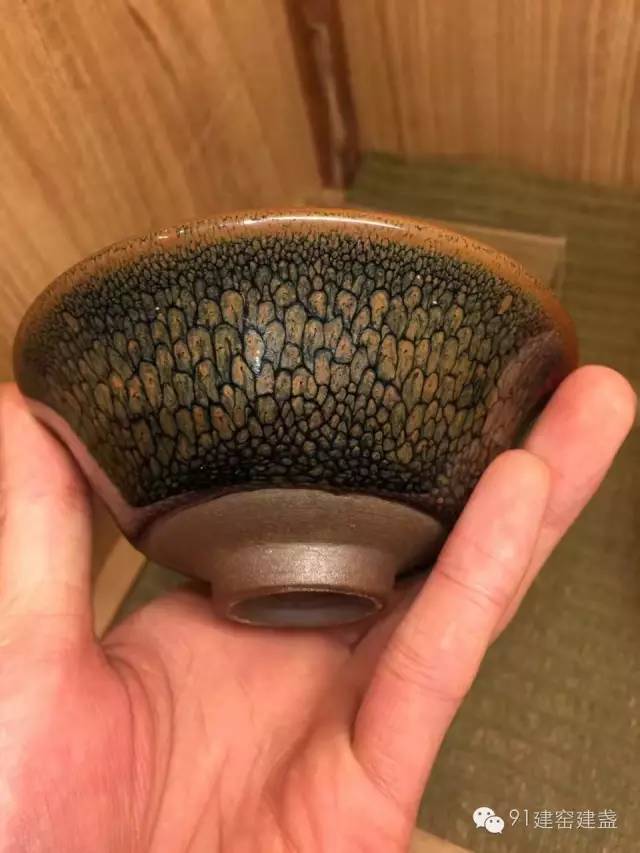

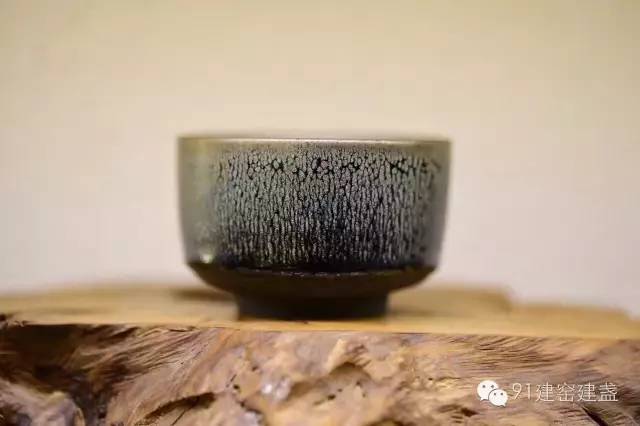

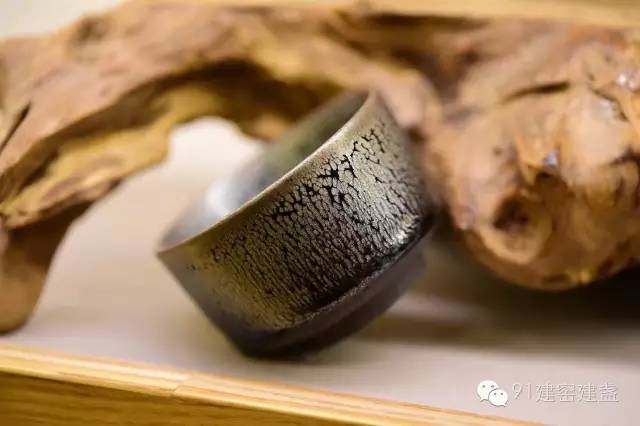

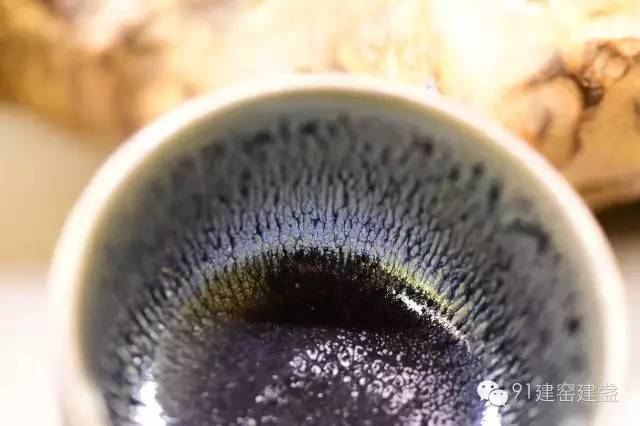

3、建盏是正烧的，烧时外部只施半釉，给在窑内高温下流淌的釉留下空间，不至于一下流到底部产生粘窑。若釉流动性不大，就形成一圈不规则的聚釉。若恰到好处流成一滴珠状，有欲坠之势，就成“挂釉”，也就是咱们俗称的“釉泪”。高温之下，釉水会明显的向下流动，我们都知道，建盏必须施厚釉，若釉薄，纹理不现；若釉厚，则会容易形成黏窑。而且釉往下流动，口沿处釉会变薄，容易形成干口。此为难度三。

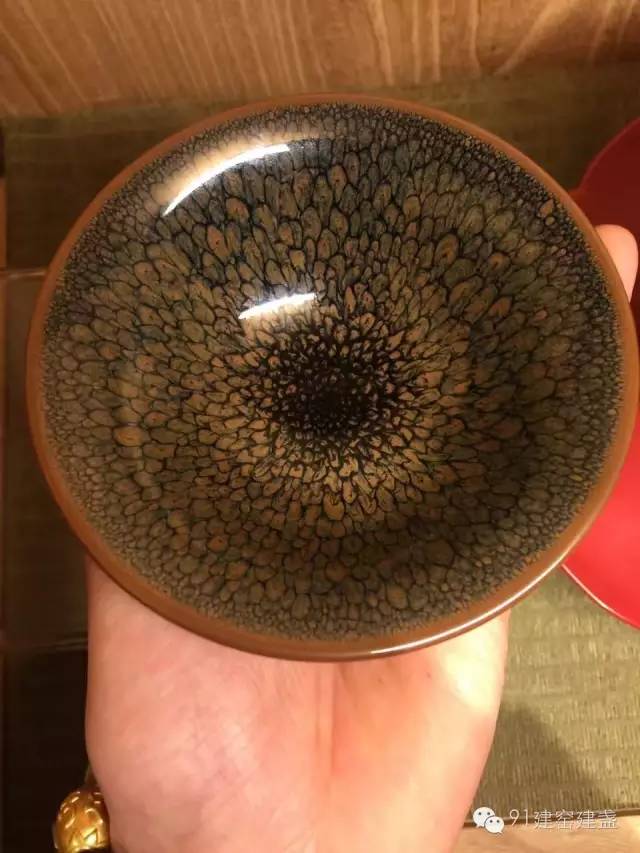

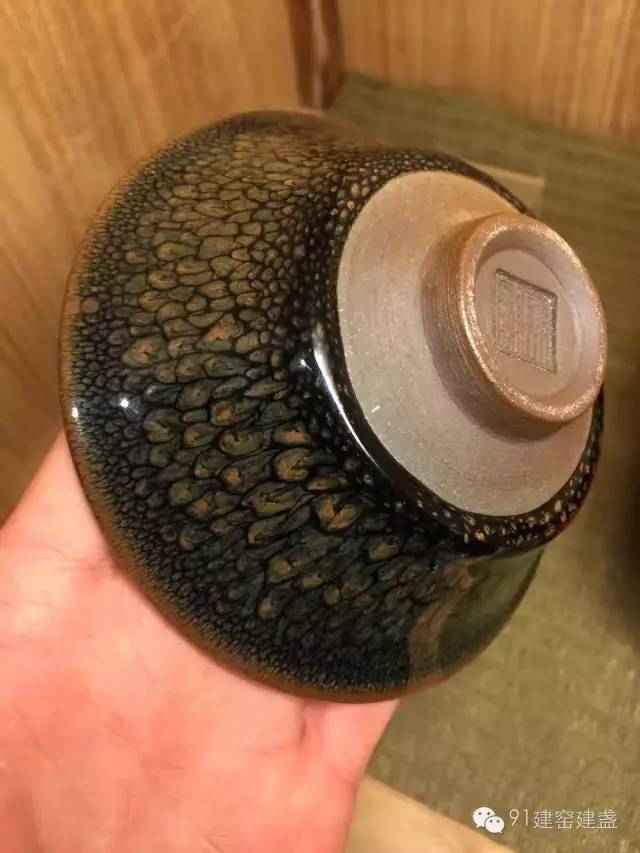

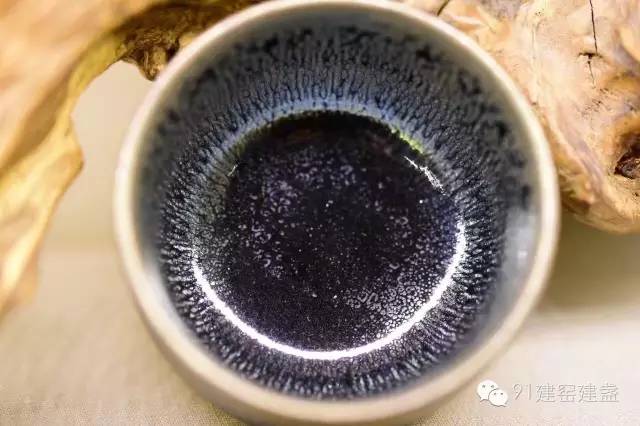

所以，一件优秀的建盏是在大量的废品的基础上产生的。如果粗略统计，可借用李达大师的一句话：“没有起泡变型或脱釉或粘底等重大缺陷的建盏所占比率不到百分之一，优秀的（没有明显缺陷且斑纹流畅通达）褐兔毫占比率不到千分之一，优秀的银兔毫占比率不到万分之一，而鹧鸪斑和曜变分别属于十万分和百万分之一内的作品。高品位的建盏，为数极少，我们从大量的实物和图片中也不难看出这一点。”所以，建盏虽小，若得到一只精品实属不易，得到且珍惜吧。
